目前为止我们学会了什么？

相机和物体 -> 变换坐标到原点 -> 拉伸后映射成2D图像 -> 对2D图像进行光栅化：滤波、采样、后处理，最终变成屏幕上的像素点

现在我们引入着色。

着色 Shading

什么是着色？

着色在普世意义上，是对明暗、颜色进行绘制。

而在图形学中，着色是一个对物体应用材质的过程，正是材质的不同才导致颜色不同。

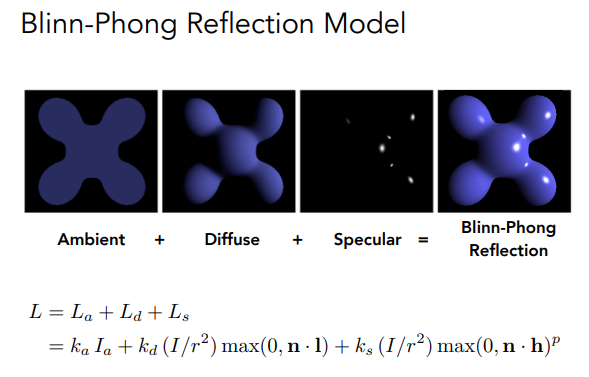

Blinn-Phong Reflectance Model 是一个常用参考的光照反射模型，它分为以下：

高光 Specular highlights：一根光线打到光滑平面（比如镜面）上，会往镜面反射附近去反射。

漫反射 Diffuse reflections：一根光线打到粗糙平面（比如墙面）上，被反射到各个地方的情况。图中茶杯从浅黄到深黄的变化。

环境光照 Ambient lighting：是由间接光源组成的光源统称。图中光线并没有直接打到箭头处，而是打到桌面上被反射，反射光再打到了箭头处。

虽然反射到的面有曲面、有直面，但我们只观察一个最小的反射点，那么曲面的极小也可以当作直面。这个被观察的点我们叫做 shading point ，同时再定义几个其他的属性。

单位向量 v：和相机的连线。

单位向量 n：反射面的法线。

单位向量 l：光照方向。

表面参数：颜色 color、反射强度 shininess、…

着色的局部性 shading is local：我们着色只关注光线照过来这个点该怎么着色。比如因为遮挡产生的阴影，着色器是不考虑的。

接下来我们根据定义好的观测点 shading point，来分析上面提到的3种反射情况。

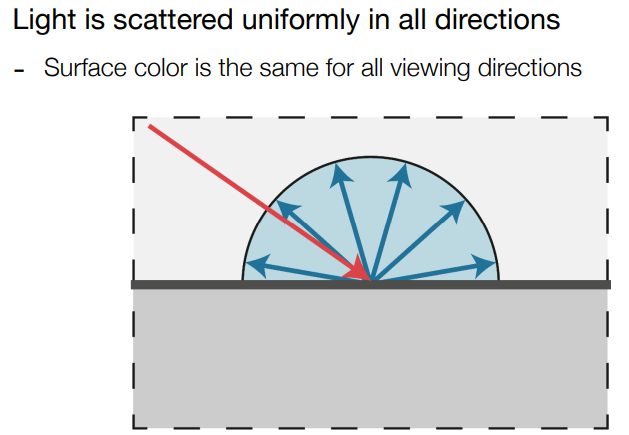

一根光线打到一个点上时，会被均匀反射到四周。

通过观察就可以知道，着色点的法线n和光照打来的方向l的夹角θ，会和这个着色点接收到的光照能量成反比。而这个反比有一个推导，叫 朗伯余弦定理 Lambert’s cosine law。

朗伯余弦定理的推导中，将点光源发出的光的轨迹视作一个个圆球体，而根据能量守恒，只要在真空中传播没有发生损耗，这些圆球体上某点的能量和圆球体表面积（也就是半径平方r）成正比。

最终公式如下：

从上面也能得知一件事，就是漫反射与观测方向v无关 => 通俗点说就是某点被漫反射了，即使你在不同的位置看它，它的着色情况也是不变的。

公式里还有个系数kd，这是颜色系数，乘以漫反射光的强度（右边的值），得到最终显示的颜色。

高光与v有关。当你的观测角度v，和反射光的方向R一致或者接近的时候，你才能看到高光。

而观测角度v和反射光R的夹角有多大，又可以转化为更简单的计算：求l和v的中间向量，然后和法线n求夹角。这一个计算转化算是优化了，计算R和v夹角的方式叫做Phong模型，而我们这种优化的方式叫做Blinn-Phong模型，推导过程和最终公式如下：

公式里还有一个问题，就是为什么要有一个P次方去处理cosα？原因是cos函数的容忍度太大了，导致非常大的夹角仍然能保持高光，这是不合理的，所以需要人为控制一下，一般P会采用256甚至以上，让夹角控制在3°以内。

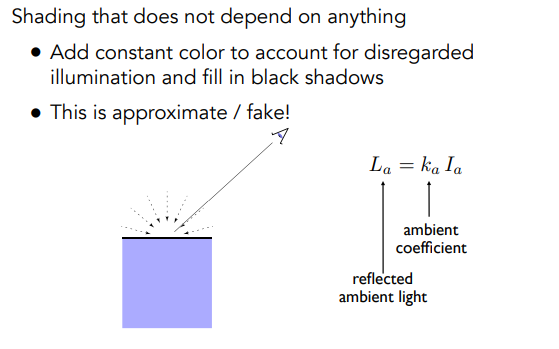

环境光来自四面八方，与光照方向l和观测方向v都没有关系，是一个常数。

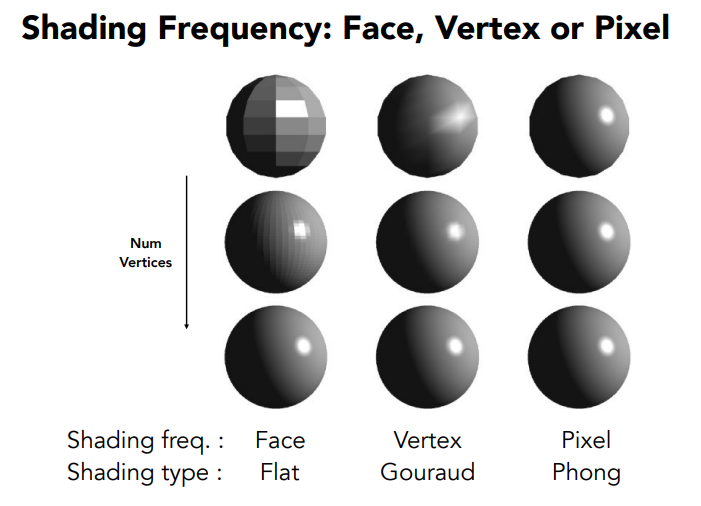

下面介绍3种着色方式，对应着不同的着色频率。

每个三角面着一次色。

每个三角面的3个顶点进行着色，着色完后三角面进行内部插值着色。顶点的法线方向，是通过这个顶点周围所有的面的法线平均或者加权平均算出来的。

插值可以用重心坐标插值，但是需要用投影前的重心坐标，而不是投影拉伸到屏幕后的，因为深度不同。取到重心坐标之后可以转换为uv坐标，这样就能取到对应的着色系数了。之后再把系数带入漫反射公式，算出光照下该像素的最终颜色。

在顶点插值完之后，对每个像素都进行单独计算着色。

当面数比较多的时候，哪怕是逐三角面着色也会有很好的效果。
